Комплект лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод»

Описание товара

Комплект лабораторного оборудования «Электротехника, основы электроники, электрические машины, электропривод» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов.

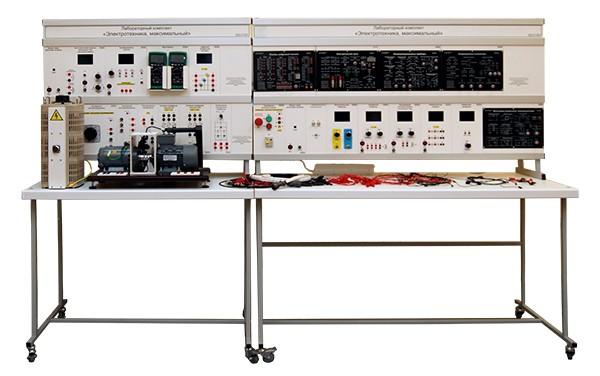

Комплект выполнен в стендовом исполнении: две стойки с установленными модулями установлены каждая на собственном лабораторном столе. Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

В наличии модуль управления с системой тестирования и программного обеспечения.

Преимущества

Конструкция тематических блоков обеспечивает возможность подключения внешних модулей и измерительных приборов.

Стойки для установки модулей закреплены болтовым соединением на лабораторных столах.

Лабораторные столы имеют колесные основания для удобного перемещения по аудитории. Колесные основания имеют систему фиксированного тормоза для фиксации положения и удержания стенда на месте.

Лабораторные работы

Раздел «Электрические цепи»

1. Электроизмерительные приборы и измерения.
2. Простейшие линейные электрические цепи постоянного тока.
3. Разветвленная линейная электрическая цепь постоянного тока.
4. Электрическая цепь постоянного тока с двумя источниками электропитания.
5. Нелинейная цепь постоянного тока с последовательным соединением элементов.
6. Разветвленная нелинейная электрическая цепь постоянного тока.
7. Экспериментальное определение параметров элементов цепей переменного тока.
8. Электрическая цепь переменного тока с последовательным соединением элементов.
9. Электрическая цепь переменного тока с параллельным соединением элементов. Повышение коэффициента мощности.
10. Трехфазная электрическая цепь при соединении потребителей по схеме «звезда».
11. Трехфазная электрическая цепь при соединении потребителей по схеме «треугольник».
12. Нелинейная цепь переменного тока.
13. Переходные процессы в R – L и R – C цепи.
14. Разряд конденсатора С на цепь R – L.
15. Однофазный трансформатор.

Раздел «Основы электроники»

1. Исследование диодов.
2. Исследование биполярного транзистора.
3. Исследование усилительного каскада на биполярном транзисторе.
4. Исследование работы биполярного транзистора в ключевом режиме при различных видах нагрузки.
5. Исследование полевого транзистора.
6. Исследование усилительного каскада на полевом транзисторе.
7. Исследование работы полевого транзистора в ключевом режиме при различных видах нагрузки.
8. Исследование тиристоров
9. Исследование самовосстанавливающегося предохранителя.
10. Исследование инвертирующего и неинвертирующего усилителя.
11. Исследование интегратора и активного фильтра.
12. Исследование компараторов.
13. Исследование мультивибраторов.
14. Исследование цифровых интегральных микросхем.
15. Исследование однополупериодного неуправляемого выпрямителя.
16. Исследование однополупериодного управляемого выпрямителя.
17. Исследование однофазной мостовой схемы выпрямления.
18. Исследование трехфазных схем выпрямления.
19. Исследование сглаживающих фильтров.
20. Исследование параметрического стабилизатора напряжения.
21. Исследование понижающего преобразователя постоянного напряжения.

Раздел «Электрические машины»

1. Исследование однофазного трансформатора:
   • опыт короткого замыкания;
   • опыт холостого хода;
   • внешняя характеристика.
2. Исследование генераторов постоянного тока параллельного и независимого возбуждения:
   • внешняя характеристика ГПТ параллельного возбуждения;
   • характеристика холостого хода ГПТ независимого возбуждения;
   • характеристика короткого замыкания ГПТ независимого возбуждения;
   • внешняя характеристика ГПТ независимого возбуждения;
   • регулировочные характеристики ГПТ независимого возбуждения.
3. Исследование двигателя постоянного тока параллельного возбуждения:
   • рабочие, скоростные и механические характеристики ДПТ параллельного возбуждения;
   • характеристики ДПТ при ослаблении магнитного потока;
   • регулировочные характеристики двигателя при изменении напряжения на якоре;
   • регулировочные характеристики двигателя при изменении тока возбуждения.
4. Исследование двигателя постоянного тока независимого возбуждения:
   • рабочие, скоростные и механические характеристики ДПТ независимого возбуждения;
   • регулировочные характеристики двигателя при изменении напряжения на якоре;
   • регулировочные характеристики двигателя при изменении тока возбуждения.
5. Исследование асинхронного двигателя с короткозамкнутым ротором:
   • опыт короткого замыкания;
   • опыт холостого хода;
   • рабочие характеристики.
6. Исследование асинхронного генератора:
   • рабочие характеристики.

Раздел «Электропривод»

1. Исследование двигателя постоянного тока.
2. Исследование асинхронного двигателя с короткозамкнутым ротором.
3. Исследование системы «Тиристорный преобразователь – Двигатель».
4. Элементы систем управления электроприводов.
5. Исследование преобразователя частоты.
6. Исследование разомкнутой системы ПЧ-АД.
7. Исследование замкнутой системы ПЧ-АД.

Комплект поставки

1. Электромашинный агрегат
2. Ноутбук с установленным ПО
3. Лабораторный стол - 2 шт.
4. Стойка для установки модулей - 2 шт.
5. Автотрансформатор
6. Комплект соединительных проводов и сетевых шнуров
7. Паспорт
8. Мультимедийная методика
9. Программный комплекс ELAB
10. Программный комплекс SIMLAB
11. Программное обеспечение для работы с осциллографом
12. Техническое описание оборудования
13. Краткие теоретические сведения
14. Руководство по выполнению базовых экспериментов.
15. Комплект модулей
    1. Модуль «Однофазный источник питания» - 1 шт
    2. Модуль «Модуль связи (Источники питания)» - 2 шт
    3. Модуль «Функциональный генератор» - 1 шт
    4. Модуль «Трехфазный генератор» - 1 шт
    5. Модуль «Регулируемый источник питания постоянного тока» - 1 шт
    6. Модуль «Измерительные приборы» 30В - 1 шт
    7. Модуль «Цифровой осциллограф» - 1 шт
    8. Модуль «Измеритель импеданса» - 1 шт
    9. Модуль «Электрические цепи» - 1 шт
    10. Модуль «Полупроводниковые приборы» - 1 шт
    11. Модуль «Источник вторичного электропитания» - 1 шт
    12. Модуль «Операционные усилители» - 1 шт
    13. Модуль «Основы цифровой техники» - 1 шт
    14. Модуль «Трехфазный источник питания» - 1 шт
    15. Модуль «Однофазный автотрансформатор» - 1 шт
    16. Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
    17. Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
    18. Модуль «Преобразователь частоты» - 1 шт
    19. Модуль «Трансформатор однофазный» - 1 шт
    20. Модуль «Активная трехфазная нагрузка 12В» - 1 шт
    21. Модуль «Активная трехфазная нагрузка 220В» - 1 шт
    22. Модуль «Мультиметры» - 1 шт
    23. Модуль «Трехфазный автотрансформатор» - 1 шт

Технические характеристики

Потребляемая мощность, В·А, не более 500
Электропитание:
от трехфазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 380
частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Габаритные размеры, мм, не более
длина (по фронту) 2800
ширина (ортогонально фронту) 600
высота 1600
Масса, кг, не более 150
Количество человек, которое одновременно и активно может работать на комплекте 2
